Cómo hacer una máquina de soldar inverter de 100A – DIY

Advertencia: Cualquier error en la construcción de esta máquina de soldar inverter puede ocasionar que el voltaje de salida aumente a niveles peligrosos. Además, el circuito contiene condensadores de gran tamaño que pueden permanecer cargados incluso después de que el equipo haya sido desconectado de la red eléctrica. Finalmente, se advierte que el arco eléctrico creado por los equipos de soldadura MMA genera una luz muy intensa, que puede causar daño permanente en los ojos, así como quemaduras en la piel, por lo que es necesario el uso de protección. El autor de este artículo y dueño de la página, no se hace responsable por cualquier daño producto del uso de la información aquí presentada. Experimente bajo su propio riesgo.

Los equipos de soldadura manual de arco metálico o MMA han venido evolucionando en los últimos años de manera sorprendente. Las soldadoras eléctricas con transformador están siendo desplazadas muy rápidamente por las máquinas de soldar Inverter, las cuales presentan varias ventajas frente a sus antecesoras convencionales.

Principales ventajas de las soldadoras Inverter

Si bien es cierto que los equipos de soldadura convencionales o con transformador tienen algunas pocas ventajas frente a sus sucesoras, como por ejemplo su menor precio y el hecho de que son más fáciles de reparar, las soldadoras Inverter presentan muchas otras ventajas que vale la pena tomar en cuenta a la hora de adquirir un equipo de soldadura, por ejemplo:

  • Más fáciles de transportar debido a su tamaño y peso reducidos.
  • Menor consumo eléctrico.
  • Salida de voltaje rectificada (Corriente Continua) lo que las hace más seguras.
  • Soldadura más precisa y presentable estéticamente.
  • Ciclos de trabajo más eficientes, lo que se traduce en que se puede soldar más tiempo de forma precisa sin necesidad de esperar.
  • Además del tipo de soldadura convencional MMA, la mayoría de las máquinas de soldadura Inverter se pueden usar para otros tipos de soldadura como TIG, MIG/MAG, entre otros.
  • Precio muy razonable comparado con los equipos de soldadura convencionales.

Fabricación de una máquina de soldar Inverter de 100A

El circuito que proponemos hoy consiste en un inversor con entrada de 220VAC, salida de 44VDC regulable, y corriente de más de 100 Amperios.

La frecuencia de trabajo es de 42kHz, determinada por el integrado UC3844, el cual puede regular la salida del inversor ajustando el ancho de pulso. Este ajuste lo fijamos con P1.

Tr3 se usa para sensar la corriente que circula por el primario de Tr1, con lo cual el circuito de control puede ajustar automáticamente la corriente de salida y mantenerla estable.

Circuito de la máquina de soldar inverter

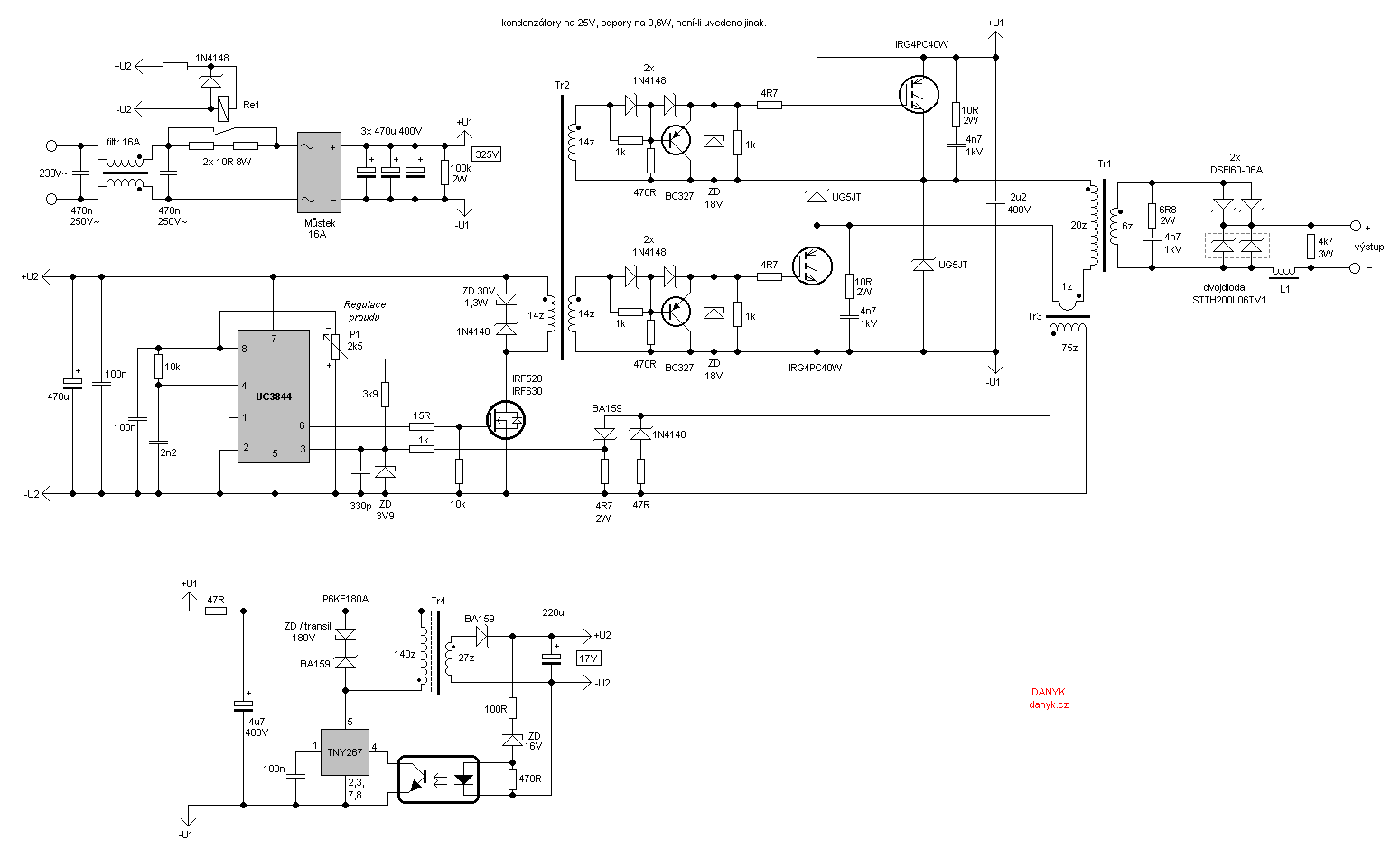

Circuito completo de Soldadora Inverter – Crédito de http://danyk.cz/svar.html

Los detalles para la construcción de los transformadores Tr1, Tr2 y Tr3 pueden encontrarse en la página del autor original de este proyecto. Los núcleos de ferrita pueden encontrarse en equipos descartados que usen este tipo de componentes, mientras que los transistores de potencia IRG4PC40W, así como el integrado oscilador PWM UC3844 y otros semiconductores, se encuentran a precios razonables en Ebay.

Haz clic aquí para ver un video con el equipo ya funcionando.

Página original de este proyecto en inglés

Versión modificada del proyecto
