Phantom Power 48V casero (DIY) para micrófonos de condensador

Si estás interesado en grabar música, podcasts o videos en casa, probablemente ya te hayas encontrado con la necesidad de usar micrófonos de condensador. Estos micrófonos son excelentes para capturar detalles y matices sutiles en la voz o los instrumentos, pero requieren una alimentación adicional conocida como «phantom power» para funcionar correctamente. Muchas interfaces de audio y mezcladores tienen la capacidad de proporcionar phantom power a través de sus entradas de micrófono, pero si no tienes un dispositivo con esta función, no te preocupes. En este artículo, te enseñaremos cómo hacer tu propio phantom power 48V casero (DIY) para micrófonos de condensador con componentes económicos y fáciles de encontrar. ¡Empecemos!

Por qué armar un Phantom Power

Recientemente adquirí un micrófono de condensador BM-800 para grabar algunos audios, este micrófono viene con una interfaz USB con la que (supuestamente) se puede conectar a la computadora, sin embargo cuando intenté grabar algo en mi PC símplemente no funcionaba.

Sé que los micrófonos de condensador necesitan una alimentación Phantom para funcionar, así que medí los voltajes en la entrada de la interfaz y me encuentré con la sorpresa de que solo había 1,2 voltios, los cuales no son suficientes para activar el micrófono.

Esta al parecer es una interfaz diseñada para micrófonos Electrec, los cuales son muy comunes hoy día. Estos micrófonos pueden ser alimentados con voltajes muy bajos, de hecho, la entrada de micrófono de cualquier computadora o celular hoy día provee entre 1 a 5 voltios para activar este tipo de micrófonos.

Sin embargo, un micrófono de condensador utiliza otro tipo de capsula que requiere un voltaje mucho más alto para funcionar, por eso me vi en la necesidad de armar una Phantom Power.

El circuito

A continuación les dejo el diagrama del circuito que utilicé:

Diagrama de Phantom Power 48V
Diagrama de Phantom Power 48V: www.ElectronicaIH.com

En el diagrama, AC_in es la entrada de alimentación donde debemos conectar un transformador de 12 voltios de corriente alterna. Este voltaje es multiplicado por el circuito cuadruplicador formado por los diodos D1, D2, D3 y D4, junto a los condensadores C1, C2, C3 y C4.

Las resistencias R1 y R2 limitan la corriente, mientras que DZ1 y DZ2 se encargan de fijar el voltaje en 48V los cuales son filtrados por C5 para eliminar ruidos de línea.

Las resistencias R3 y R4 polarizan los pines 2 y 3 del micrófono. Para este proyecto usé conectores tipo Jack 3.5 estereo hembra, tanto para la entrada como para la salida, debido a que el micrófono que adquirí venía con un cable con esta terminación (Jack 3.5 estereo macho) y además la salida la conectaría a la entrada Line In de mi computadora, por lo cual me era más conveniente usar este tipo de conectores, sin embargo se debe tomar en cuenta que normalmente las Phantom Power usan un conector Cannon XLR hembra para la entrada y un Cannon XLR macho para la salida.

La diferencia entre macho y hembra entre los conectores XLR permite evitar conexiones erróneas (es decir, evita que conectemos el micrófono en la salida en lugar de la entrada), pero en mi caso decidí usar, como ya mencioné, dos conectores Jack 3.5 hembra debido a que me era más práctico y económico, pero si usan dos conectores hembra igual que yo les advierto que tomen sus precauciones a la hora de conectar el circuito.

Lista de componentes

Esta es la lista de componentes, cuyos valores pueden verse en el diagrama pero no está de más tenerla a mano:

  • R1 y R2: Resistencias de 270 Ohm x 1/2W
  • R3 y R4: Resistencias de 6800 (6K8) Ohm x 1W
  • R5 y R6: Resistencias de 47000 (47K) Ohm x 1/4W
  • R7: Resistencia de 10000 (10K) Ohm x 1/4W
  • C1 y C2: Condensadores electrolíticos de 470uF x 25V
  • C3 y C4: Condensadores electrolíticos de 220uF x 50V
  • C5: Condensador electrolítico de 1000uF x 100V
  • C6 y C7: Condensadores electrolíticos de 10uF x 63V
  • D1, D2, D3, D4, y D5: Diodo rectificador 1N4002 o equivalente
  • DZ1 y DZ2: Diodos Zener de 24V x 1 ó 2W
  • LED1: Diodo LED rojo.
  • J1 y J2: Conectores Jack 3.5 estereo hembra para empotrar
  • AC_in: Conector AC para empotrar
  • Varios: Caja de plástico, mica para LED, circuito impreso universal, cables.

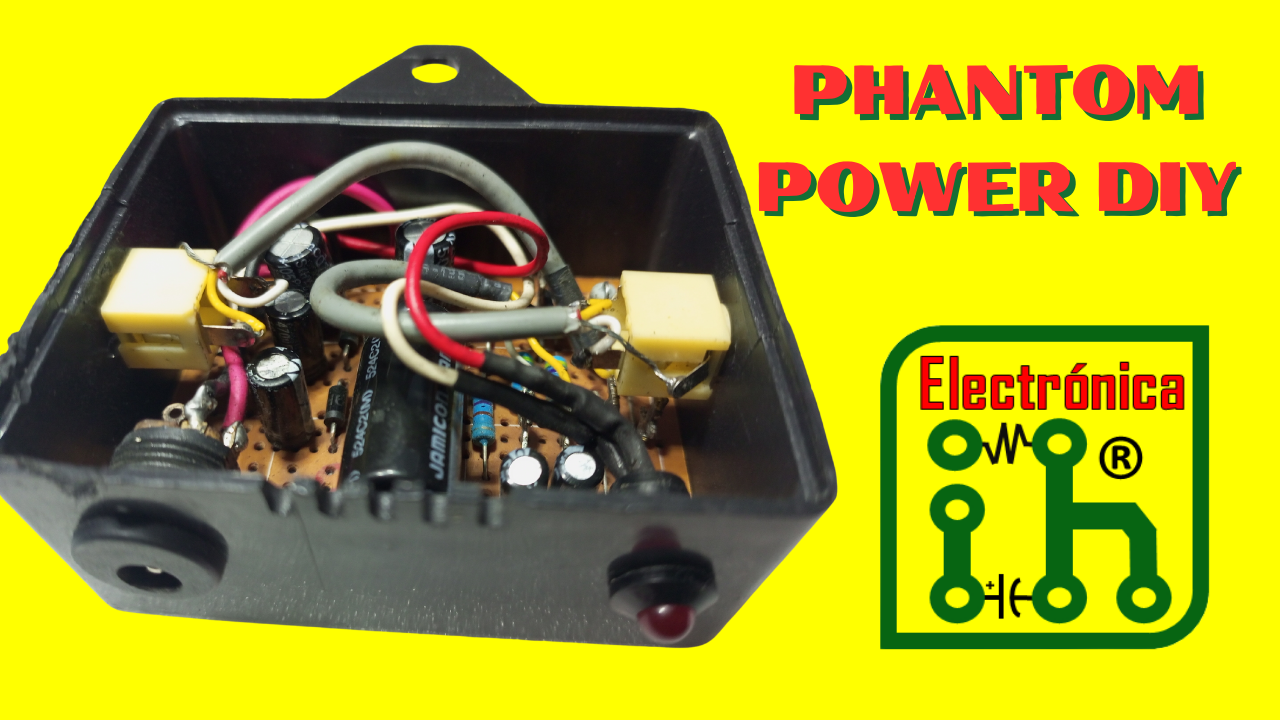

Por último, les dejo algunas fotos del proyecto ya culminado:
