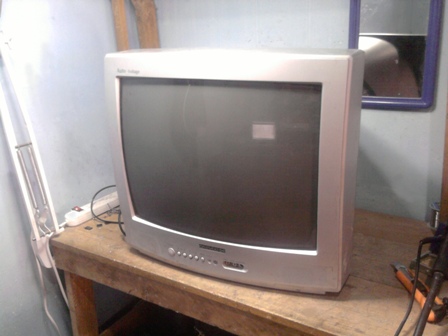

TV Daewoo modelo DTQ-20V8SSFG no sintoniza canales

DTQ-20V8SSFG

La falla de este TV estuvo un poco más complicada de lo normal, debido a que cuando llegó al taller no sintonizaba ningún canal, también para complicarlo un poco más el dueño es de estos que siempre están apurados y creen que la reparación de un televisor es como soplar y hacer botellas.

Lo que dijo al momento de traerlo fue que este se apagó de repente y no prendió más, al abrir el TV lo primero que hice luego de corroborar que no encendía fue repasar soldaduras y medir los voltajes de la fuente, dichos voltajes estaban presentes pero al momento de intentar encender se protegía.

Medí el transistor horizontal y el flyback dado que estos componentes muy a menudo se dañan produciendo esa falla, sin embargo dichos componentes estaban en buen estado, al ver el integrado vertical un poco más de cerca pude notar que estaba dañado así que procedí a cambiarlo.

Al intentar encender el TV una vez más este encendió unos segundos pero enseguida hubo un salto de chispa desde una parte del flyback hacia el yugo, y luego se apagó, tapé esta fuga de corriente con el pegamento epoxi llamado 2 Toneladas del cual ya he hablado antes, y por supuesto hubo que esperar unas 24 horas a que secara para poder seguir con el diagnóstico.

Al día siguiente encendí el televisor nuevamente y esta vez prendió pero no sintonizaba ningún canal, además el color de la pantalla al principio era azul pero luego cambiaba a un tono rojizo, parecía una falla de EEPROM, procedí a cambiar la memoria por una nueva ya programada pero la falla continuó igual.

Seguidamente medí los voltajes del selector de canales, y todos estaban presentes, probé con otro selector para descartarlo y la falla continuó, finalmente por descarte concluí que el integrado jungla debía estar dañado, es difícil saberlo con exactitud pero ya que tenía dos de estos integrados nuevos guardados decidí cambiarlo, dicho integrado es de montaje superficial SMD y es bastante difícil despegarlo y luego colocar uno nuevo sin causarle daños a la tarjeta PCB.

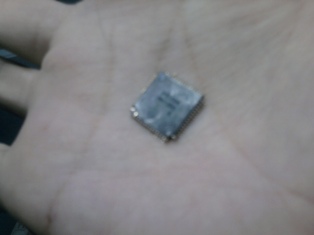

JUNGLACon mucho cuidado calenté la placa y saqué el integrado supuestamente dañado, el cual se rompió en cuanto lo halé para sacarlo y luego coloqué el nuevo y lo soldé con mucho cuidado de que ningún pin quedara despegado o haciendo contacto con uno vecino. Después de esto encendí el TV una vez más y esta vez trabajó correctamente, sin presentar más problemas.

Mi teoría es que la primera falla fue una fuga en el flyback, la cual a su vez causó el daño tanto del integrado vertical como del jungla.

Por último he de decir que esta falla, aunque la describo en pocas líneas, la realidad es que duré bastante tiempo para repararla, el jungla de este TV no es tan común que se dañe, yo mismo trabajé para servicio autorizado Daewoo y eran pocos los casos en que se presentaba ese problema, por lo que es recomendable descartar cualquier otra posibilidad y asegurarnos de que realmente está dañado antes de proceder a cambiarlo, y cuando vayamos a hacerlo debemos tener mucho cuidado al calentar la placa dado que si aplicamos calor en exceso esta se deformará o las pistas se despegarán y luego será imposible colocar el integrado nuevo, si no tienes practica cambiando este tipo de integrados trata de probar con alguna placa dañada primero, o si tienes a alguien cerca con experiencia que pueda hacerlo por ti puedes pedirle que lo haga, yo por mi parte por mucho tiempo le llevé estos casos a un amigo que trabaja como técnico de celulares, dado que él es más diestro en la soldadura de componentes SMD, pero un día me decidí y compre mi estación de calor y a partir de allí he estado haciéndolo yo mismo. Eso es todo por hoy, saludos y suerte en sus reparaciones.

17 comentarios en «TV Daewoo modelo DTQ-20V8SSFG no sintoniza canales»

  • el 29 abril, 2017 a las 12:42 PM
    Enlace permanente

    Que tal buenas tardes quisiera realizarle una pregunta tengk un televisor dek mislk modelo de la foto las resistencias STR W6753 que van a lado del transistor que valor tienen?
    Gracias

    Respuesta
  • el 9 enero, 2017 a las 11:08 AM
    Enlace permanente

    Buen Día Isaac, con respecto a mi caso tengo otro dato más sobre mi problema. Cuando escaneo los canales en mode de ANTENA: AIR (canales abiertos)sintoniza también algunos canales de TV-Cable (Privados) que no toma cuando lo escaneo del modo ANTENA: CABLE. Habrá algún problema con el sintonizador del TV?
    Por otro lado cuando en modo de Antena AIR, avanzo los canales con los botones de CHANN lo hace consecutivamente hayan o no canales con señal más no así ocurre en modo ANTENA:CABLE. Gracias por la ayuda que me puedas brindar.

    Respuesta
  • el 8 enero, 2017 a las 7:17 PM
    Enlace permanente

    Buenas Noches, quisiera un poco de apoyo y/o asesoria con un problema que tengo con mi TV Daewoo plus LCD3201.
    No sintoniza todos los canales del servicio de TV-Cable. Los canales que quedan omitidos les deshabilito el salto de canal en el menú, pero aún así no se agrega a la lista de busqueda continua a través del control remoto. La única manera de ver algú canla de estos (omitidos por la sintonización) es pulsando el canal especifico en el contro remoto. Por favor que debo hacer?. Saludos

    Respuesta
  • el 14 marzo, 2016 a las 4:33 PM
    Enlace permanente

    Hola amigo Isaac, tengo un tv Daewoo de referencia dtq-20v8ssfg. Que presenta la misma falla descrita por el amigo Humberto. La cual presenta un «rizado» en todos los canales.
    Desmonté el sintonizador; lo resolde, monté otro igual y la misma falla. Pero en las entradas de audio y vídeo la imagen es normal. Apreciaría cualquier comentario a esta falla. Gracias.

    Respuesta
    • el 29 junio, 2016 a las 11:55 AM
      Enlace permanente

      cuentame carbed, lograste solucionar tu falla. ya que tengo un tv con el mismo problema, ya probe todo solo me falta cambiar la jungla. pero no tengo uno para probar y es riesgoso sacarla si no estoy seguro

      Respuesta
  • el 23 febrero, 2016 a las 4:49 PM
    Enlace permanente

    Amigo, tengo un problema con este tipo de modelo que mencionas en esta entrada Daewoo modelo DTQ-20V8SSFG el TV funciona todo bien en sus funciones, la sintonia engancha casi todos los canales, pero aqui esta el problema la imagen se presentan distorsionada como si estuviesen codifacadas todos los canales que recibe sea cable o TV aire, he cambiado la Eprom, el sintonizador
    y variar modo de servicio sin resultados he chequeado componentes entre micro y sintonizador y los voltajes indicados en el manual de servicio tanto micro como jungla todos normales y en su valor correspondiente por eso necesito un consejo de su parte para encontrar esta falla de por si muy extraña, gracias

    Respuesta
  • el 1 septiembre, 2015 a las 8:44 PM
    Enlace permanente

    Hola amigo, tengo un Tv daewoo DLX-19H1 el cual no sintoniza todos los canales, lo conecto como monitor en la conexión vga y funciona perfecto, solo presenta esa falla cuando trato de grabar los canales de tv por cable

    Respuesta
  • el 18 febrero, 2015 a las 4:54 PM
    Enlace permanente

    Hola amigo. <tengo un caso similar a este con un daewoo chasis cn-001g el fly back tenia una fuga muy fuerte lo cambie y ahora no me da video. EStoy pensando q el jungla lo daño con la fuga xq donde estaba la fuga rosaba los cable q suben el R G B .

    Respuesta
  • el 1 octubre, 2013 a las 9:22 PM
    Enlace permanente

    hola he indagado por internet y no es nesesario un tecnico el problema esta en la configuracion del menu especial o menu oculto dela tv q puedo entrar a ese menu con unas conbinaciones de botones en el control remoto y aparecera ese menu tecnico de igual forma malogre mi tv entrando noce como a se menu tecnico q aparece en todas tv q logico casi nade los sabe es un menu escondido en la tv y no recuerdo esa cmbinacionde botons en mi control remoto para volver a entrar a ese menu especia o menu tecnico para volver a configurar mi tv q solo los canales se veen borrosa cuando veo un dvd en mi tv se ve nomal..y sobre lo comento sergio yo si se almenos en mi tev donde esta ese grado blokeadoq tu alo mjrode casulidad lo blokeaste , tendrias q entrar al menu normal de tu tv en una de ess opciones te pide contraeña creas tu contraseña y ensnegida aparsera otro menu doden hay varias opciones y ah esta blokear gradode peliculs algo asi entras y desmarca todo no tiene q estar marcado ni una delas opciones almens el mioesta asi..per loq yo busoc es otro menu q fuera de eso q son con combinaciones de botons en el control remoto.paraq me salga ootro menu de configuraciondela tv no ce como havcer para volver a entra a ese menu porq de casualidad precione botonesdel control q ni recueredoq botons fuern y salio ese menu tengoq volvr a entrar y desblokear loq yuo blokiede casuldiad…segeri buscando y si tines deverda alguna informacion sobre eso te lo agradesco ya me cansa la vista de ver mi tv con canales borrosas..grasias

    Respuesta
    • el 1 octubre, 2013 a las 10:26 PM
      Enlace permanente

      Hola Andrés, no entiendo muy bien lo que dices pero si en verdad quieres intentar arreglarlo tú mismo puedes probar con la secuencia 1,MUTE,DISPLAY,MUTE esto te mostrará el modo de servicio, sin embargo contrario a lo que piensas ajustar estos parámetros no es tan fácil, se requiere conocimiento, lo que tú dices es como decir que es muy fácil operar a alguien porque es sencillo abrir la piel con un bisturí, lo dificil no es abrir la piel sino lo que harás luego, la prueba está en que la primera vez que entraste al menú, que no creo que haya sido por casualidad como dices, lo que conseguiste fue que funcionara peor.

      Respuesta
  • el 29 septiembre, 2013 a las 3:04 PM
    Enlace permanente

    hola nesecito una ayuda urgente nose como iseq entre en un menu q jaams vi en mi TV Daewoo modelo DTQ-20V8SSFG creoq opimoim algun boton en una de es menu y no era el menu especial q se pone con codigo es es un menu diferente y nose como volver a entrar ahi la cosa q al entra en ese menu machuque un boton en uno de l lsitadode menu y los canales se ven pesima como si no tubiera antena nose ve ya nitido diem como podria entrar nuevamente a ese menu? y como asr para solucioanr? grasis dios kiera q me envies la r espuesta ami correo yaq nose como entreb a esta pagian grasias bye

    Respuesta
    • el 29 septiembre, 2013 a las 3:16 PM
      Enlace permanente

      Hola, me gustaría ayudarte pero en verdad eso no es algo que puedas reparar por tí mismo, debes llevarlo a un taller o buscar un técnico que vaya a domicilio y te lo repare.

      Respuesta
  • el 11 julio, 2013 a las 1:03 PM
    Enlace permanente

    amigo tengo uno igual y esta bloqueado no se que hacer dice no grado arriba abajo dice este grado esta bloqueado

    Respuesta
    • el 11 julio, 2013 a las 5:38 PM
      Enlace permanente

      La verdad núnca me ha tocado reparar ese caso que mencionas, pero parece como un problema de eeprom.

      Respuesta
  • el 31 enero, 2013 a las 9:53 PM
    Enlace permanente

    hola te comento algo de una t.v a ver si me podes ayudar ya que evidentemente la tenes muy clara en reparaciones y yo soy un principiante, tengo una t.v RCA mod. RAR 2061M chasis TX91 la cual cundo me la trajeron parpadeaba el led y no encendia se protegia , luego de medir todo cambiar capacitores electroliticos de fuente y flayback , cambie el capacitor de poliester de 250v y finalmente arranco pero se escucha bien la voz pero no deja ver la imagen tiene lineas de retorno y no veo ningun canal , el voltage de +V es de 180v lo cual me parece mucho , pero no encuentro de donde bajar el voltage ya que tengo los diodos en buen estado y los condensadores cambiados , me podes dar alguna iformacion para ayudarme , gracias

    Respuesta
    • el 1 febrero, 2013 a las 4:25 PM
      Enlace permanente

      Hola, es dificil dar un diagnóstico si uno no está viendo el aparato, logicamente si el voltaje de +B esta en 180V hay un problema en la fuente, sin embargo habría que ver en qué punto hiciste la medición pues tal vez mediste el HOT de la fuente y no el lado secundario que es donde sale el voltaje regulado, y si se ve con líneas de retraso pues debes revisar los voltajes que alimentan al TRC, a menudo aparece la imagen completamente blanca por un transistor en corto sobre todo el la línea ABL.

      Respuesta
  • el 31 enero, 2013 a las 10:25 AM
    Enlace permanente

    isaac,gracias,nueva,mente.con.estos-conosimientos,
    gue.posees,sera,demucha.ayuda.para.mi,yparatodos,
    los.gue.trabajamos,,en,esteramo,gracias.
