Minicomponente AIWA modelo CA-DW537 sin audio
Hoy hablaré de un minicomponente de 1CD marca Aiwa modelo CA-DW537 que llegó al taller con problema de falta de audio, este equipo tiene control de volumen digital que se controla con dos pulsadores, muchas veces ocurre que estos pulsadores se sulfatan y dejan de funcionar pero este no era el caso, al presionar cualquiera de ellos pude notar que en pantalla subía o bajaba el nivel de audio, sin embargo no se escuchaba nada en las cornetas.

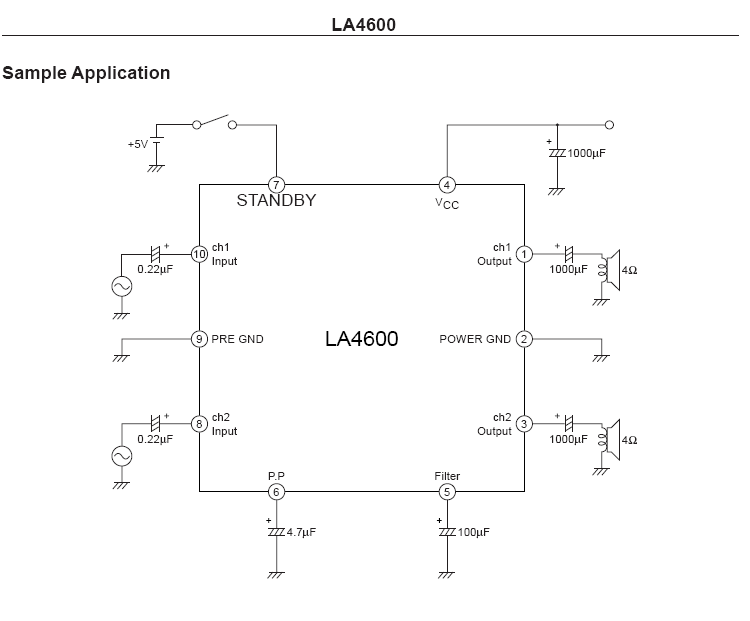

El integrado usado como amplificador en este minicomponente es el LA4600, cuyo pinout se muestra en la siguiente imagen:
Notarán que el pin 7 de Standby debe estar a +5V para que aparezca el audio en las cornetas, si hay 0V en este pin el integrado permanece apagado y por lo tanto no hay sonido, al medir dicho voltaje en el equipo noté que había 2,2V al estar encendido, sin embargo al desconectar dicho pin el voltaje subía a 5V, ya esto es síntoma de que el problema está dentro del integrado.
Seguidamente conecté una fuente externa de 5V al pin 7 del integrado y en las cornetas apareció el ruido de 60Hrz que comúnmente es síntoma de que hay un corto interno en el integrado amplificador. Finalmente reemplacé el LA4600 por uno nuevo y con esto apareció el audio normal en las cornetas.
