Philips modelo 14PT3131/55R chasis L03.1L-AA sin audio

Logo Philips

Las fallas de sonido en televisores son realmente fáciles de arreglar, mayormente se deben a una memoria eeprom desprogramada o a una corneta en mal estado, sin embargo en el caso de los televisores marca Philips estas fallas suelen ser un poco más complicadas.

En el caso de hoy hablaré de un tv Philips modelo 14PT3131/55R chasis L03.1L-AA el cual llegó al taller sin audio, la imagen se veía perfecta. Lo primero que hago en este caso es medir la continuidad de la corneta ya que a veces la bobina de esta se abre y el tv queda sin sonido, en este caso la corneta estaba buena.

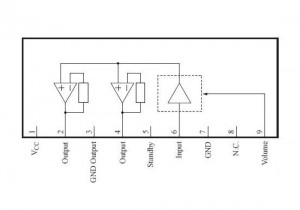

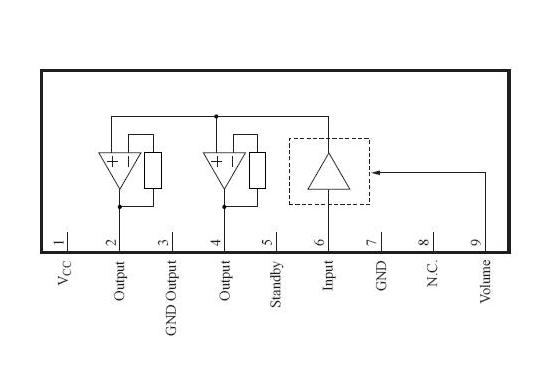

AN7523N

Seguidamente medí el voltaje Vcc del integrado de audio AN7523N y encontré que estaba presente. Luego, y siempre fijándome en la hoja de datos del mencionado integrado, desconecté el pin 9 que es el que controla el volumen, estando este pin desconectado debería aparecer el sonido, pero no fue así.

Conecté un seguidor de señales de audio al pin 6, que es la entrada de audio del integrado y pude escuchar el sonido del televisor por lo que vi que el integrado estaba dañado, así que decidí cambiarlo.

Después de colocar el integrado nuevo la falla continuó, es decir no tenía sonido en la corneta pero al desconectar el pin de volumen nuevamente esta vez si aparecía el sonido, por lo que ahora el problema estaba fuera del integrado, es decir, había otro componente defectuoso.

Finalmente encontré que el condensador C2444 de 470uF x 16V estaba seco así que lo cambié y esta vez el televisor comenzó a sonar y controlar el volumen normalmente.

Pueden descargar el diagrama para Philips chasis L03.1L AA aquí

También un completo manual para diagnóstico y reparación de televisores Philips chasis L03 aquí.
