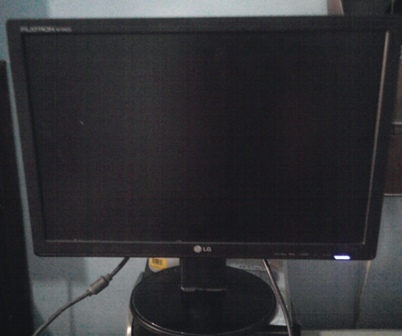

Reparando falla en Monitor LG FLATRON modelo W1942S: no enciende

Lo primero que se debe hablar sobre este modelo de monitor y de otros similares de la marca LG es la forma de desarmarlo. Este modelo en particular no usa ningún tornillo y la forma de desarmarlo es colocándolo sobre una superficie plana y luego ejercer fuerza con una palanca para separar la tapa delantera de la trasera, teniendo cuidado de no deformarlas mucho, se necesita poca fuerza para separarlas, más abajo dejo las imágenes del despiece proveído por LG.
La falla por la que fue traído el monitor es que no encendía, ni siquiera el LED de standby. Al desarmar y echar un pequeño vistazo a la placa de circuitos noté dos condensadores electrolíticos de 1000 micro-faradios por 16 voltios que estaban inflados, los reemplacé y al probar el monitor encendió a la primera. Aquí les dejo también la foto de la placa señalando los condensadores defectuosos.

Más abajo dejo el manual de despiece para el Monitor LG FLATRON modelo W1942S donde se detalla con imágenes la forma de desarmarlo.
Peso: 3MB
Pass: isaachernandez.com.ve



Opción de descarga Nº 1

Opción de descarga Nº 3

33 comentarios en «Reparando falla en Monitor LG FLATRON modelo W1942S: no enciende»

  • Yo necesito saber el orden de los 5 capacitores de la fuente ya que se los quitaron y no se como van

    Respuesta
  • buenas noches, tengo un monitor lg -W1942S el cual se le fue la imagen derrepente, y puedo ver como las lamparas encienden muy poco casi ni alumbran .

    Respuesta
  • Buenas amigo Isaac, tengo un problema con este modelo de monitor w1942s, le mande a cambiar los 5 capacitadores pero creo no pusieron exactamente los correspondientes con los valores de los originales, igual prendió el monitor pero al tiempo muestro mas calentamiento en la parte superior y se ven al rato leves luces azules en el borde superior, imagino en relación a esto mismo, quiero me ayudes indicando los valores exactos de los 5 capacitadores mostrados en tu imagen me seria de un montón de ayuda por favor 🙂 feliz navidad.

    Respuesta
  • Saludos amigos, alguien a encontrado la falla del Monitor LG FLATRON modelo W1942S con respecto a que no enciende las lamparas pero si enciende la pantalla, alguien pudo solucionarlo? agradeceria su ayuda pues tengo uno con la misma falla, mi correo es [email protected]

    Respuesta
  • Tengo un monitor lg falton m4214cj despues de un rato de uso se siclo presione varios botones para ver si reaccionava y nada solo lo desconecte, cuando lo volvi a conectar me aparecia key lock on y no funcionaba ningub boton entonces lo desconecte y lo volvi a conectar y solo se escucha un rele que se acciona y despues de un rato otro rele pero nisiquiera prende el led stand by podrian ayudarme?

    Respuesta
    • Hola, debe buscar el manual de usuario de su monitor, si no lo tiene en papel puede buscarlo en internet, allí encontrará el procedimiento para desactivar el bloqueo de las teclas.

      Respuesta
  • Gracias amigo me sirvio muchisimo ya que rescate un monitor 1953 que tenia en deshuso ….gracias de nuevo …saludos

    Respuesta
  • Hola amigo buenas noches! Disculpa tengo un monitor lg flatron modelo L177WSB y me presenta una falla! Parecida a la tuya! Y no se si me puedes ayudas! Resulta q cuando lo enciendo el boton de power comienza a titilar muchas veces! Y no enciende! Se quede titilando! Aveces enciende pero como a las 2 horas de estar asi! Queria saber porque me presenta esa falla! Si me podrias ayudar si te ha pasado algo similir! A eso y gracias! Nota: aveces prende y aveces no! Y luego q prende lo puedo dejar encendido si quiero dos dias seguidos y sin problemas! El problema lo tiene despues q lo apago que comienza a titilar el boton de power y no enciende! Gracias!

    Respuesta
  • hola tengo un monitor lg modw1943cv el cual no enciende nada ya conecte sus 12volt directos y si hay voltage en la placa pero no hay señales de encendido sigue muerta alguien puede ayudarme porfavor

    Respuesta
  • FALLA EN MONITOR LG FLATRON W1942S – BF
    Quien me puede ayudar?

    Este equipo presento el inconveniente que al encenderlo mostraba por un segundo la imagen de la marca LG y posteriormente a esto se apagaba y volvía a encender y repetía el mismo comportamiento, al desarmarlo le reemplace tres capacitores electrolíticos de 470 por 35 volt que evidentemente estaban inflamado. Luego de encenderlo ahora me encuentro con que no enciende nada la pantalla pero ni siquiera un destello en las lámparas, ojo el monitor si me enciende el botón de Power al presionarlo y también apaga al volverlo a presiona.
    Si alguien me puede orientar para encontrar la falla…

    Respuesta
    • Juan me ocurrio lo mismo, tengo el mismo monitor antes pestañaba y apagaba luego cambie los capacitadores y solo enciende el LED pero ni pestaña ni nada. si consigues la solucion me pegas un grito. [email protected]

      Respuesta
  • Hola amigos,yo tengo el mismo monitor de la imagen LG FLATRON W1942S – BF

    Este equipo presento el inconveniente que al encenderlo mostraba por un segundo la imagen de la marca LG y posteriormente a esto se apagaba y volvía a encender y repetía el mismo comportamiento, al desarmarlo le reemplace tres capacitores electrolíticos de 470 por 35 volt que evidentemente estaban inflamado. Luego de encenderlo ahora me encuentro con que no enciende nada la pantalla pero ni siquiera un destello en las lámparas, ojo el monitor si me enciende el botón de Power al presionarlo y también apaga al volverlo a presiona.
    Si alguien me puede orientar para encontrar la falla…

    Respuesta
  • buenas, miren tengo un monitor identico con el problema que saque los filtros y ahora no se donde van porque tenia mucho tiempo que no tocaba ese monitor
    he buscado y hay dos medolos de fuentes para el mismo monitor LG FLATRON modelo W1942S la mia es identica a la que sale en la primera foto pero no puedo descargar las demas imagenes, el link se rompio o no se que pasa, alguien me puede pasar donde es que va cada filtro?
    necesito saber cuales son el c206 c203 c204 c207 y c301, creo que dos de ellos van sin conectar pero no recuerdo cuales son, si alguien puede ayudarme se los agradezco de antemano, muy buena pagina

    Respuesta
  • muy bien explicado las fallas de estos monitores atte.luis agradeceria recibir sus comenterios en mi correo sobre el tema desde ya muchas gracias

    Respuesta
  • isaac que tal exelente tu blog,yo tengo algo similar con un monitor lcd lg w1942s solo enciende la luz stamby,que puede ser seran los electrolitos,porque no se ven inflados,de ante mano muchas gracias sigue asi gran valor.

    Respuesta
    • Hola Eduardo, es dificil saber lo que tiene tu monitor sin verlo, la falla de los condensadores es muy común y aunque en este caso me di cuenta que estaban dañados con tan sólo mirarlos lo correcto es medir cada uno con un capacímetro para constatar su estado, sólo porque se vean bien no puedes estar seguro de que están buenos.

      Respuesta
  • Hermano issac… tengo una fuente igualita a esa y esos dos capacitadores segun mi tarjeta no son del mismo valor… 1 es de 470uf 35v y el otro es de 1000uf 16v… Segun la tarjeta q tengo a la mano.. Podrias indicar el orden de los 5 capacitadores segun tu fuente?

    Respuesta
    • Hola Rafael, este monitor lo reparé hace ya mucho tiempo y no recuerdo los valores ni la disposición de ningún componente, pero lo que debes hacer es cambiar cada condensador electrolítico por otros del mismo valor, si tienes capacímetro mejor porque puedes medirlos a ver si alguno está desvalorado, si no entonces cambia todos los electrolíticos que encuentres en la fuente ya que por lo general son pocos.

      Respuesta
  • buen dia tengan todos amigos…
    quisiera saber si alguien me puede ayudar con una falla que presenta mimonitor lg flatron L1718S-BN.
    LO QUE PASA ES QUE SE DESFASA LA IMAGEN, MUCHAS RAYITAS HORIZONTALES EN LOS DOS EXTEMOS DE LA PANTALLA, OSEA A LA IZQ. Y DERECHA Y NO SE COMPRENDE LA IMAGEN.
    GRACIAS…

    Respuesta
  • Hola, yo tengo la misma fuente, tampoco me prende ni el led de standby, cambie los 7 capacitores que tiene por las dudas como aconsejaban aqui arriba pero aun nada, medi los voltajes de salida en el conector P201 y me dan todos correctos, alguien sabe que otra cosa podria ser, muchisimas gracias =)

    Respuesta
  • Tengo exactamente ese monitor y la misma falla. Lo apagué bien por la noche y a la mañana siguiente no encendió más. La tensión de línea en ese momento era de 243 Volts y no vi ningún componente volado ni siquiera el fusible ni los varistores de entrada. ¿Qué puede ser? ¿Alguien tiene el circuito de este monitor?

    Respuesta
  • Boa noite,

    Tenho uma placa fonte desse monitor (Lg-W1942S) e está faltando o Transistor com o dissipador da posição «Q101». (o unico com dissipador) tentei ver pela foto, mais não deu para enchergar.

    Por gentileza, alguém poderia me passar o valor desse transistor?

    Grato.

    Respuesta
    • Saludos, lo lamento pero en este momento no tengo un monitor de estos en el taller para fijarme en el número, si alguien que vea está página y tenga un monitor de este modelo que pueda ver el número de ese transistor (Q101) para ayudar al amigo se lo agradecería.

      Respuesta
  • Amigo, necesito saber en que orden van los capacitores de 1000 y los de 470 ya que tengo un monitor sin ninguno de esos colocados. Gracias

    Respuesta
    • Seguro tu monitor es de otro modelo, sólo localiza los electrolíticos que hay en la fuente y cambialos sin importar de que valor sean.

      Respuesta
  • Buenas hermano, fijate tengo un monitor igual, y revise todo y no vi ningun condenzador o componente fuera de normalidad… que podria ser gracias y muy buen post…

    Respuesta
    • Bueno, en este caso en particular que cuento varios condensadores estaban abombados por exceso de calor, yo te recomendaría que cambiaras todos los electrolíticos de la fuente aunque se vean bien, no son muchos, creo que son sólo cinco o seis y mide los voltajes para ver si falta uno.
