Falla en TV Daewoo modelo DTQ-20V8SSFG no enciende

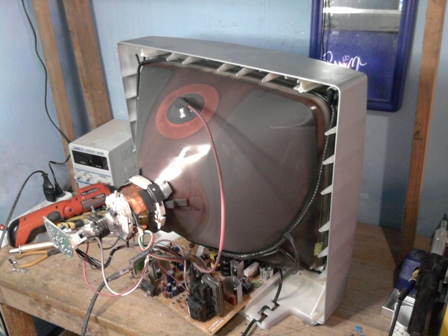

Daewoo DTQ-20V8SSFG

Este televisor Daewoo modelo DTQ-20V8SSFG fue traído con la falla de que no enciende, no prendía ni siquiera el LED de Standby. Como ya saben lo primero que hacemos en estos casos es, luego de haber conectado el TV y pulsar el botón de “Power” para asegurarnos de que en verdad no enciende, abrir el aparato y echar un vistazo por ambos lados de la placa para tratar de detectar alguna anormalidad.

En este casi pude ver nada más abrí el televisor, que en la fuente había dos condensadores cerámicos explotados, seguidamente comencé a medir los componentes de la etapa primaria o HOT de la fuente y encontré el fusible abierto.

Es muy común entre las personas que no conocen mucho de electrónica pensar que cuando el fusible del TV se abre nada más basta con reemplazarlo y el aparato encenderá, sin embargo por experiencia puedo decir una cosa, muy pocas veces, yo diría que sólo un 2% o 3% de las veces que el fusible se abre basta con reemplazarlo para que en TV encienda, la gran mayoría de ocasiones en que he visto un fusible abierto ha existido además algún otro componente dañado en la fuente, por eso siempre debemos medir todos los componentes, principalmente del lado primario de la fuente antes de reemplazar el fusible para intentar encender el televisor de nuevo.

Lea también: Qué hacer cuando un televisor quema el fusible | Reparación de televisores a TRC

Esto como dije es contrario a lo que todo mundo cree, pero lo que la mayoría no entiende es que un fusible no se abre por azar o por error, si un fusible en un circuito electrónico se abre esto es porque algún componente se ha dañado y por lo tanto el circuito está consumiendo más amperaje del debido, en el caso de los televisores la mayoría de las veces en que el fusible se abre se debe a algún componente en corto del lado primario o HOT, es raro que un corto del lado secundario produzca que el fusible se abra ya que de ese lado siempre hay otros sistemas de protección que actúan.

Pues bien, comencé a medir los componentes del lado primario y me encontré con que el diodo rectificador D881 estaba en corto, cambié este y los condensadores dañados y seguidamente encendí el TV en serie con una lámpara por seguridad, con esto vi que ya no había corto así que coloqué un fusible nuevo y encendí el TV y esta vez trabajó con total normalidad.

Una última cosa que se ha de mencionar es que al abrirse un fusible debemos tratar de reemplazarlo siempre por uno de valor igual, no debemos usar uno de mayor o menor amperaje y mucho menos suplantarlo por un hilo de alambre como hacen muchos, ya que el alambre o cable de cobre aunque fuese del mismo grosor o incluso menor posee un punto se fusión más bajo, lo cual quiere decir que tardará mucho más en abrirse, pudiendo el TV llegar a incendiarse antes de que dicho cable se llegase a fundir. Eso es todo por hoy, saludos y suerte en sus reparaciones.

Descargar diagrama para Daewoo chasis CN-001G

31 comentarios en «Falla en TV Daewoo modelo DTQ-20V8SSFG no enciende»

  • el 22 febrero, 2018 a las 7:25 PM
    Enlace permanente

    Buenas amigo tengo una tv daewo de ese mismo modelo pero hace como un chisqueo al enchufarlo no veo que tenga ningún capacitor explotado que puedo hacer?

    Respuesta
  • el 16 octubre, 2016 a las 12:47 PM
    Enlace permanente

    Hola sr espero este muy bien, tengo un problema con mi tv daewoo chasis CN-001G, el enciende normal pero luego de un rato se apaga por completo, no enciende y el led se apaga, tengo que desconectar el tv por completo de la toma y esperar un rato para que pueda encender. Que sera esto?

    Respuesta
  • el 2 mayo, 2016 a las 2:31 PM
    Enlace permanente

    hola isaac gusto en saludarte, muy buenos post, mira tengo una duda tengo un televispr daewoo dtq-14V5SSN y ase un par de dias estava encendido y emitio un sonido y no encendio mas, no olio a algo qemado ni algo parecido y al estar enchufado tampoco enciendo el led standby que podria ser?

    Respuesta
  • el 11 abril, 2016 a las 10:57 PM
    Enlace permanente

    Se me predio el Fusible y nose cual es el voltaje que necesita alguien me puede decir, no se mucho de electrónica

    Respuesta
    • el 14 abril, 2016 a las 9:18 PM
      Enlace permanente

      Todos los fusibles siempre son del mismo voltaje, lo que importa en ellos es el amperaje y este siempre está marcado en la placa del televisor, a veces por ambos lados, si es como este un tv daewoo de 20 pulgadas puedes probar con un fusible de 4 amperios.

      Respuesta
  • el 19 octubre, 2015 a las 12:19 PM
    Enlace permanente

    Tengo un tv, daewoo igual al de su imagen dtq , estaba encendido y se fue apagando poco a poco, al final quedo solamente con audio, la pantalla no enciende , tendra arreglo , mil gracias por su ayuda .

    Respuesta
  • el 23 septiembre, 2015 a las 9:36 PM
    Enlace permanente

    Excelente su comentario y explicación. Usted es verdaderamente un profesor. Felicitaciones, leyéndole a Usted provoca adentrarse más en el conocimiento de la electrónica. Saludos

    Respuesta
  • el 15 septiembre, 2015 a las 11:40 AM
    Enlace permanente

    Hola lei tu explicacion y es excelente nose nada de electronica pero quisiera que me ayudar convencional toshiba de 27 pulgadas quiero saber si tiene arreglo para.llevarlo a un tecnico comenzo a tener fallas se le iba el sonico y cada vez que se quedaba sin sonido mi hijo le propinaba un golpe y volvia el audio y asi si acostumbro hasta que un dia se le dio un golpe se apago y comenzo a oler a quemado no encendio mas orientame porfavor

    Respuesta
  • el 20 agosto, 2015 a las 2:50 PM
    Enlace permanente

    amigo isaac tengo un tv con la misma descripcion que tienes en el post…. el problema que que tiene el tv no enciende la led stanby, pulso boton de power y nada .me podras indicar los pasos para reparar este tv .

    Respuesta
  • el 25 junio, 2015 a las 11:00 AM
    Enlace permanente

    hola amigo mi tv daewood modelo despues que se va luz y esta llega no enciende y el led queda parpadeando igual es cuando lo desenchufas lo destape y medi la tension que este almacena y estaba muy baja al rato cargo la tension y encendio de nuevo agradezco tu ayuda gracias

    Respuesta
  • el 20 junio, 2015 a las 6:36 PM
    Enlace permanente

    Buenas isaas tengo un tv daewoo 29 me ensiende el stambay le doy a encender pero no hace nada le cambie el hirizontal el vertical y el obsilador el str s5708 y nada espero que me ayudes

    Respuesta
  • el 3 abril, 2015 a las 1:38 AM
    Enlace permanente

    tengo un tv daewuod con la falla de que se apaga solo al bajarle el screed del flay bax y bajarle el contraste y el brillo en el modo de sevision la falla desapararse puede ser una falla en el circuito ik que muchos obtan por eliminarlo no lo recomiedo ya que es el circuiyo de protedcion tambien les digo que puede ser un desgaste del trc nesecitarian un readtivador de trc soy tecnico he reparado mas de 15 televisores y la verdad que estas fqllas son comunes en los daewuod de 21 pulgadas,,,y bueno mi area es la eledtrisidad pero ya ven estudiando eledtronica de forma utodidadta y como tienen relcion las 2 areas les dire que sufro de simdrome de assperguer y lo que leo paresco retenrlo mas rapido y vale esto de la eledtronica es una aficon me interesa mucho el tema y los tlevioresa tamto moderno como viejos son una tem a muy bueno a tratar

    Respuesta
  • el 6 marzo, 2015 a las 7:49 PM
    Enlace permanente

    hola amigo. tengo una pregunta, mi bebe se sente encima del control del tv marca daewoo y no hace nada. no prende no cambia no da menu nada y las pilas estan buenas. me gustaria que me ayudara a resolver este problema. mil gracias, saludos desde venezuela.

    Respuesta
  • el 5 marzo, 2015 a las 8:18 PM
    Enlace permanente

    buenas disculpa yo tengo un tv del mismo que colocastes en la imagen. mi probema es que enciende y al rato se apaga lo desconecto y vuelvo a conectar y la luz del roja enciende pero se apaga ahi mismo y despues vuelve a prender normalmente y de ahi repite el proceso

    Respuesta
  • el 12 septiembre, 2013 a las 3:49 PM
    Enlace permanente

    amigo isaac, primero dejame felicitarte por tu blog muy bueno y ayuda a aclarar muchas dudas.
    te cueneto que tengo un tv LCD Toshiba mo de 26av500u el cual presenta la siguiente falla:
    con el control remoto lo enciendo y solo prende el led de stanbye, es decir, cambia de rojo a verde y viceversa pero no tengo audio ni ningun tipo de video, es decir pantalla completamente oscura. medi todos los voltajes d ela fuente y me dan ok, tengo conocimientos de electronica pero no doy con esta falla. mucho sabria agradecerte me indicaras por donde empezar a atcar esta falla, desde ya gracias por tu ayuda

    Respuesta
    • el 13 septiembre, 2013 a las 9:21 AM
      Enlace permanente

      Hola Jedupi, cuando un tv no enciende hay muchas causas posibles, a veces es solo algun condensador desvalorizado en la fuente pero también puede ser asunto de lámparas dañadas, el inversor o un problema de software, lo primero que puedes hacer es probar resetearlo para ver si enciende ya que a veces solo necesitan eso, saludos.

      Respuesta
  • el 13 agosto, 2013 a las 9:34 PM
    Enlace permanente

    Hola Isaac: Mi tv toshiba 2DAR23 ó 20AR23 se apagó, no tiene sonido. Cada vez que pulso el botón de encendido se oye un ruido como un chillido por segundos.

    Agradezco orientaciòn

    Respuesta
    • el 17 agosto, 2013 a las 11:32 PM
      Enlace permanente

      Hola, su TV tiene un componente en corto circuito, debe llevarlo a un taller para revisión.

      Respuesta
  • el 4 agosto, 2013 a las 7:50 PM
    Enlace permanente

    Hola Isaac, tengo un problema con este mismo modelo de televisor que explicas en este post. Pero por el contrario no enciende solo lo hace una vez se ve la pantalla blanca y luego de unos 10 segundos se apaga de nuevo, luego intento encenderlo y no lo hace tengo que desconectarlo de la corriente y volver a conectarlo para obtener el mismo resultado de pantalla blanca y que se apaga. Cabe acotar que mi conocimiento de electrónica es casi nulo, pero si revise los filtros haber si estaban dañados, o un contacto falso y ver si algún componente estaba quemado, visualmente todo se ve bien. te agradecería que me ayudaras con esto ya que no tengo como costearme una reparación. Gracias

    Respuesta
    • el 5 agosto, 2013 a las 5:45 PM
      Enlace permanente

      Hola Argenis, realmente es dificil a veces explicarle cosas incluso a alguien que ya sabe electrónica, te voy a decir lo que pienso que tiene tu TV pero si no dominas los términos que escribo es preferible que busques la forma de costearte a un técnico que lo repare, bueno básicamente cuando un TV se apaga al poco rato de encenderse es porque se está accionando alguna de las protecciones que tiene, como dices que enciende con la pantalla en blanco es posible que haya un corto dentro del cañon de la pantaya, algún transistor dañado en la salida de video o que el ajuste del screen esté muy alto, todas estas cosas deben revisarse, realmente tomaría mucho tiempo explicar cómo hacer cada una de las revisiones, también es necesario chequear que el voltaje +B de la fuente no esté muy alto, lo importante no es desactivar la protección que apaga el TV sino reparar la falla que está haciendo que haya mucho consumo y que es la misma que está haciendo que la pantalla se vea blanca, una vez reparada esa falla el televisor ya no se apagará.

      Respuesta
  • el 23 julio, 2013 a las 10:55 AM
    Enlace permanente

    saludos isaac tengo un tv cyberlux modelo tvsscx-21jp se ve y se oye perfecto pero se ve de color rojo ya resolde soldaduras en el zocalo y revise los tr de color y estan bien cambie la jangla y sigue igual ,a la pantalla la probe con otra placa y se ven los colores perfecto

    Respuesta
    • el 24 julio, 2013 a las 11:44 PM
      Enlace permanente

      Si ya probaste todo vuelve a hacerlo, ya que logicamente alguna pieza está mala, solo tienes que encontrarla.

      Respuesta
    • el 21 agosto, 2013 a las 4:24 PM
      Enlace permanente

      hola luis esperop que hallas resuelto el problema del tv cyberlux te escribi para saber que posibilidad hay de que me envies la data de ese modelo (tvsscx-21jp)mi correo es [email protected] gracias de antemano

      Respuesta
  • el 11 febrero, 2013 a las 9:56 PM
    Enlace permanente

    tengo un dvd chino pero la imagen que sale se pasa para abajo no se queda tieso,puede ser que se a desprogramado

    Respuesta
    • el 12 febrero, 2013 a las 9:25 AM
      Enlace permanente

      Bueno Walter, la verdad no entiendo bien tu descripción de la falla, si lo que dices es que no tiene sincronía vertical tal vez sí esté desprogramado como dices.

      Respuesta
  • el 25 diciembre, 2012 a las 2:43 PM
    Enlace permanente

    Gusto de saludarte Isaac,que buenos post,interesantes y eficaces.felicitaciones.aprovechando la oportunidad tengo un TV Goldstar gc1904mn chasis nc-4ja que me venia con la parte superior estirada y la parte inferior pequena el cuadro de la imagen normal pero con este defecto usa el LA7845 EL cual ya se lo cambie por tu ayuda de antemano gracias.

    Respuesta
  • el 18 diciembre, 2012 a las 9:01 PM
    Enlace permanente

    hola isaac, fijate que tengo un daewoo de modelo 19p3fc chasis cn-001a que no enciende, fijate que lo revise y no le halle nada malo en el primario ni, en el secundario de transformador de conmutacion, yo quiero saber si tu me puedes ayudar a obtener el manual de servicio de este tv, te agradezco y de antemano te doy las gracias, hasta luego

    Respuesta
