Falla vertical en TV Toshiba modelo CF13C20 y chasis 9371

Falla común de vertical en TV Toshiba
Falla común de vertical en el chasis 9371

Hace poco me llegó este TV 14” marca Toshiba para revisión, en el momento de ingresar al taller no encendía pero este era sólo uno de los múltiples problemas que tenía. Muchas veces pasa que un televisor presenta una falla pero el dueño no se preocupa por mandarlo a reparar y luego a esta falla se suman otra y otra, pero sólo es llevado al taller cuando termina por apagarse completamente.

Ese es el caso de este TV, al revisarlo por primera vez encontré que el transistor de salida horizontal estaba en corto, lo reemplacé pero aun así el aparato no encendía, medí el Flyback y estaba en buen estado pero al sacar el yugo para hacerle una inspección visual noté que este presentaba los típicos daños por sulfatación del bobinado horizontal.

Cabe mencionar, para aquellos que no tengan mucha experiencia al respecto, que los yugos pueden presentar tres tipos de fallas, una de ellas es la perdida de inductancia, la cual se puede detectar midiendo el yugo con el probador de Flybacks que publiqué hace unos meses, otra falla que presentan, un poco menos frecuente es que se abra una de las bobinas, lo cual se puede medir con un multímetro en la escala de Ohm, (la bobina horizontal debe medir entre 2 y 6 Ohm mientras que la impedancia de la vertical es mucho mayor, entre 12 y 26 Ohm aproximadamente), y la otra falla, que en realidad es la más común es el daño por sulfatación de la bobina horizontal.

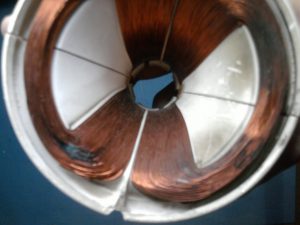

Yugo de TV sulfatado
Pueden notarse los puntos verdes donde las espiras perdieron su recubrimiento.

Para detectar esta última sólo hay que sacar el yugo de su sitio y darle un vistazo por su parte interna, suelen verse puntos verdes donde las espiras perdieron su recubrimiento y comienzan a hacer cortocircuito entre ellas, tal como muestra la foto, cuando se presenta este tipo de daño lo correcto es cambiar el yugo por uno nuevo.

Luego de cambiar el yugo el televisor encendió pero con un pliegue en la parte inferior mientras que del lado superior la imagen se ve estirada, es un problema que podríamos pensar que se resuelve moviendo el potenciómetro de “Vertical Line”, sin embargo este TV no tiene dicho potenciómetro de ajuste, (tampoco tiene modo de servicio debido a su antigüedad).

Menciono esta falla en el título dado que es la que seguro se les haría más difícil de reparar a quienes no la han visto antes, dicha falla es causada por un condensador (C301) de 2,2uF por 50V que por su ubicación en la placa es difícil que lo asociemos con la etapa vertical, sin embargo este condensador es el causante de muchos problemas de vertical en este modelo particular de televisor, se encuentra conectado al pin 24 del integrado TA1223AN.

Una vez reemplazado el condensador por uno nuevo el TV quedó listo para la entrega, se probó durante algunas horas y funcionó a la perfección, cualquier pregunta dejen un comentario más abajo y con gusto les responderé. Saludos.

15 comentarios en «Falla vertical en TV Toshiba modelo CF13C20 y chasis 9371»

  • Saludos necesito el Diagrama del TV Toshiba CF13C20 por lo menos la fuente

    Respuesta
  • Saludos..tengo tv toshiba con molestas rayas onduladas y rectas como arañitas muy molestas no sintoniza canales solo por AV ahí se miraba nítida ahora son estas molestas rayas ya cambié capacitores y nada..qué podría ser…gracias…

    Respuesta
  • La falla que tengo con el TV Toshiba CF 1327B es que tarda aproximadamente 20 minutos en salir la imagen cuando esta fria la placa – desde el momento que se enciende da el audio pero no la imagen.

    Respuesta
  • Buenas estoy buscando el diadrama del TV Toshiva CF 1327B o CF 13C20 ( Chasis 9371 )

    Respuesta
  • hola,toshiba cf20d40 chasis tac 9402 con integrado de audio ta8200 bien pero sin audio.

    Respuesta
  • gracias por el aporte, fue una reparacion rapida, facil y segura…

    Respuesta
  • Hola Quisiera q me resolvieran mi situación con respecto a un televisor toshiba americano de pantalla de vidrio modelo 294642. Presenta un problema: corto en el cañon de la pantalla al colacarle el yugo. Podría darme una Solución por favor….Buenas tardes

    Respuesta
  • buenas noches tengo un problema con un tv toshiba no da audio ya cambie la memoria eprom, un integrado y le llega bien la señal no se que pueda ser espero pronta respuesta gracias

    Respuesta
  • efectivamente tenia esafalla y no la conseguia hasta que vi esta solucion gracias isaac

    Respuesta
  • hola quien me puede ayudar con una falla de vertical en un tv daka de 20pulg tine una franja negra con lineas en la parte de arriba de la pantalla ya le cambie filtros ic de vertical el vert es stv93028 quien me pueda ayudar le agradesco

    Respuesta
  • todos estos comentarios son todos sustanciosos por la mas minima falla que sea

    Respuesta
  • saludos, cuando cambias un yugo, que es lo que se tiene que tomar en cuenta. por ejemplo si tengo varios de diefrentes marcas. como puedo saber cual le puede quedar gracias……..

    Respuesta
    • Lo primero que tomas en cuenta es si el yugo es para pantallas cañón grueso o para cañón fino, aparte de eso lo más importante es el valor en omnios de la bobina horizontal, si colocas uno cuya bobina horizontal mida más que el original la pantalla abrirá menos y si colocas uno cuya bobina horizontal mida menos omnios la pantalla abrirrá más, esto también pasa con la bobina vertical pero la avertura vertical se puede controlar con los presets o en el modo de servicio mientras que el ancho horizontal la mayoría de las veces no se puede controlar asi, por eso el yugo nuevo debe medir lo mismo en la bobina horizontal.
