TV Daewoo modelo DTQ-14V1SCG no enciende

DTQ-14V1SCGEn esta oportunidad hablaré sobre la reparación de un televisor de 14” marca Daewoo modelo DTQ-14V1SCG el cual fue traído con la queja de que no enciende. Lo primero que se ha de hacer en estos casos es conectar el aparato e intentar encenderlo, puesto que a veces sucede que el televisor no enciende en la casa donde estaba porque la toma de corriente está mala o el voltaje en las tomas no es el correcto entre otras. También sucede muy a menudo que los clientes al traer un aparato mencionan una falla pero al encenderlo en el taller los síntomas que presenta son totalmente distintos a los descritos, por esto, antes de comenzar a reparar el tv debemos saber cual es la falla que tiene y para ello debemos probarlo.

Al conectar el televisor vi que este no encendía, ni siquiera el LED de Standby, procedí a abrirlo y lo primero que noté fue una resistencia en la fuente (R893) que estaba totalmente calcinada, al mirar en el diagrama vi que el valor de esta resistencia debe ser de 330ohm, coloqué una nueva y conecté nuevamente el tv para ver si encendía, este no prendió por lo que ahora comencé a medir todos los voltajes.

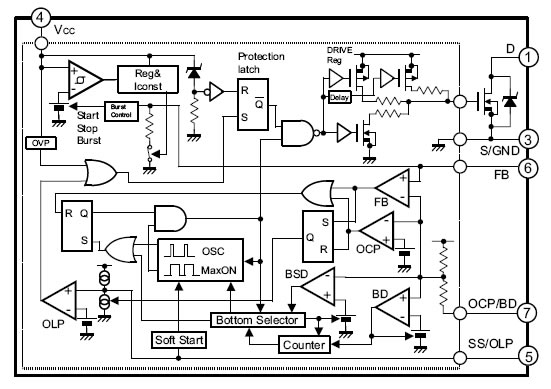

Diagrama interno del str-w6735
Diagrama interno del str-w6735

Encontré que había voltaje en el HOT o bobinado primario de la fuente pero nada en el secundario o COLD, al medir los voltajes del integrado (I801) regulador de la fuente vi que a este no estaba llegando voltaje a su entrada, dicho voltaje pasa por una resistencia de 0,33ohm (R805) la cual estaba abierta.

Reemplacé la segunda resistencia y medí todos los componentes asociados al integrado para percatarme que no haya otro dañado, luego de esto conecté nuevamente el TV pero nuevamente no encendió, como ya había revisado todos los componentes de la fuente supe que el integrado regulador estaba en mal estado por lo que lo sustituí por uno nuevo y esta vez el televisor encendió correctamente.

Las reparaciones en la fuente de este tv son muy sencillas debido a que usa pocos componentes, sólo hay que seguir un procedimiento lógico para localizar la falla, no hay que reemplazar el integrado regulador STR-W6735 de buenas a primeras ya que muchas veces el problema no está en él sino en algún componente asociado como una resistencia o un diodo, por lo que debemos asegurarnos primero que todos estos componentes están en buen estado.

Pueden descargar el Diagrama y manual de servicio para Daewoo Chasis CN-001G aquí.

12 comentarios en «TV Daewoo modelo DTQ-14V1SCG no enciende»

  • buenas noches quisiera saber de cuatos ohmios es la resistencia 302 del chasis cn001a daewood quienpueda ayudarme le agradesco gracias.

    Respuesta
    • HOLA COLEGA R302 RN01B471JS R METAL FILM 1W 470 OHM

      Respuesta
  • buenas amigo realize todas las sugerencias que dio incluso medio las resistencias antes mencionadas y estaban dañadas, las cambie y siguió la falla me di cuenta que el c829 estaba dañado y lo cambie al seguir midiendo me di cuenta que estaba el i801 que es un str 6735w abierto y lo reemplace y siguió fallando hasta creo que se volvió a dañar el i801 y queda cargada la placa ue sugerencia me da

    Respuesta
  • tengo tiempo alejado de la electrónica le agradezco todo el apoyo para retornar a esta actividad que es muy entretenida gracias

    Respuesta
  • Hola tengo un problema con 2 tv no encienden pero al desconectar el flyback enciende llega voltaje en la fuente mi pregunta es sera el flayback habra una menera de comprobar q el flyback esta bueno o malo o la causa de la falla gracias de ante mano uno de los tv es marca lg y el otro ml plus

    Respuesta
  • buenas amigo te escribo para preguntarte tengo un televisor daewoo modelo DTQ-19p2fc el cual no me esta entregando voltaje en el tranformador de la fuente comutada que podra ser eso hermano pense que podria ser el modulo pero no se que me dicgas tu

    Respuesta
  • muy buena explicacion sobre este tema de reparacion de esta marca de televisores. Espero leer mas sobre estos temas. Gracias por aportar su expeririencia.

    Respuesta
  • BUENAS TARDES TENGO UN TELEVISOR DAEWOO DTQ14V1SCG Y ME ESTÁ PRESENTANDO LA SIGUIENTE FALLA: LA PANTALLA NO SE MUESTRA COMPLETA, SE VEN 2 FRANJAS NEGRAS UNA ARRIBA Y OTRA ABAJO, SOY AFICIONADO LO PODRÍA HACER YO MISMO.

    Respuesta
    • Hola, algunos televisores tienen en el menú la opción de cambiar la relación de aspecto, debe estar a 4:3, si no es eso entonces posiblemente tiene un problema en la etapa vertical e incluso puede ser una falla de la memoria EEPROM.

      Respuesta
  • feliz dias, le agradeco su apoyo colega. en especial mas salud y excitos. gracias
